Stator rotor d allumage

Référence : 302279-1
EAN : 3615984952466
Réf. Constructeur : petit cone 12V electronique

Compatible pour : Peugeot 103 50cc (années de compatibilité inconnue)

40,95 €
TVA 20% incluse

Pré-commander

Quantité

1+ -

Kit stator et rotor allumage électronique 12V neuf adaptable, pour mobylette Peugeot 103 équipée d'un vilebrequin petit cône (allumage d'origine électronique).

La sortie éclairage de l'allumage est en 12V.

Ce kit comprend :

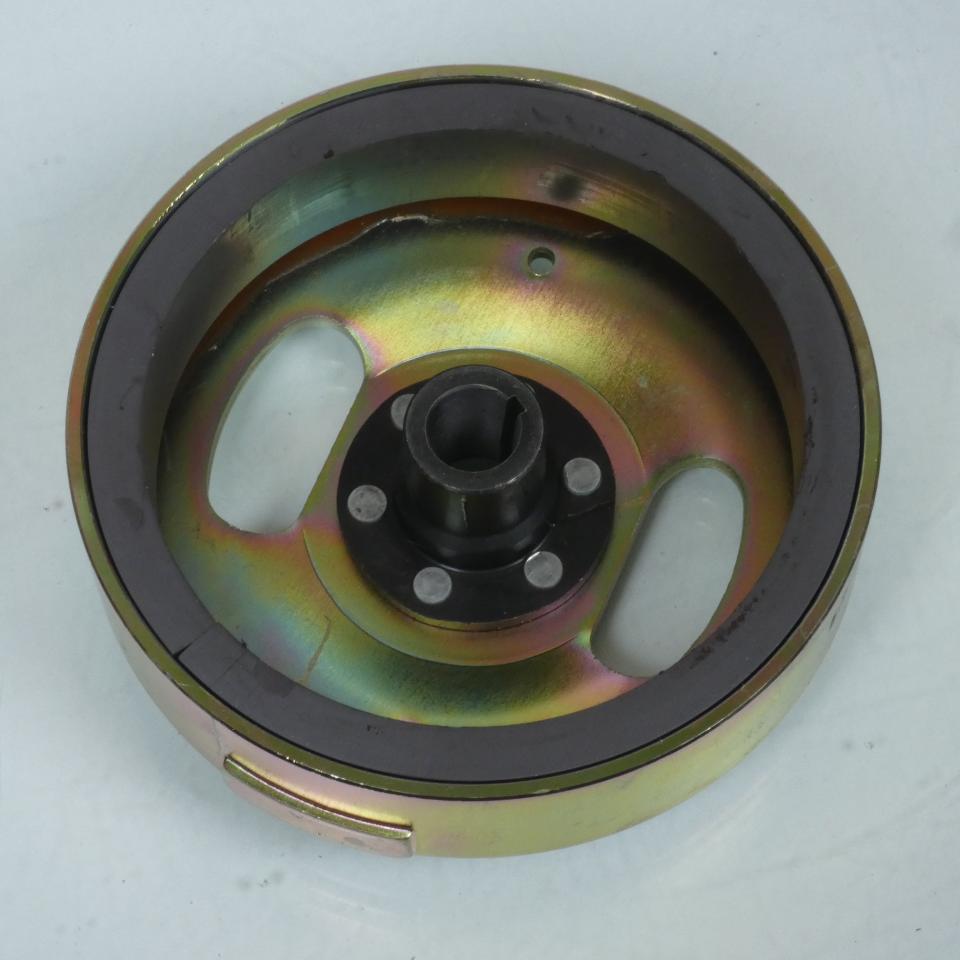

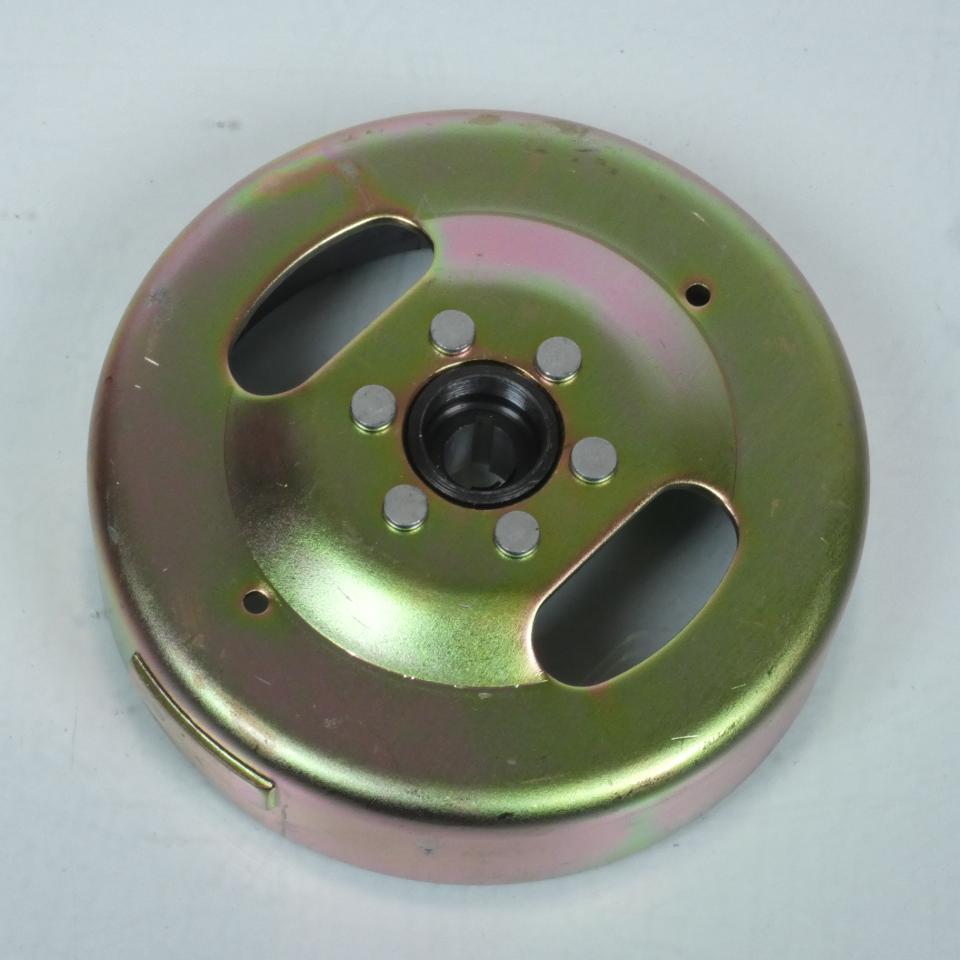

- Le volant magnétique d'allumage (rotor d'allumage petit cône Ø11/14mm).

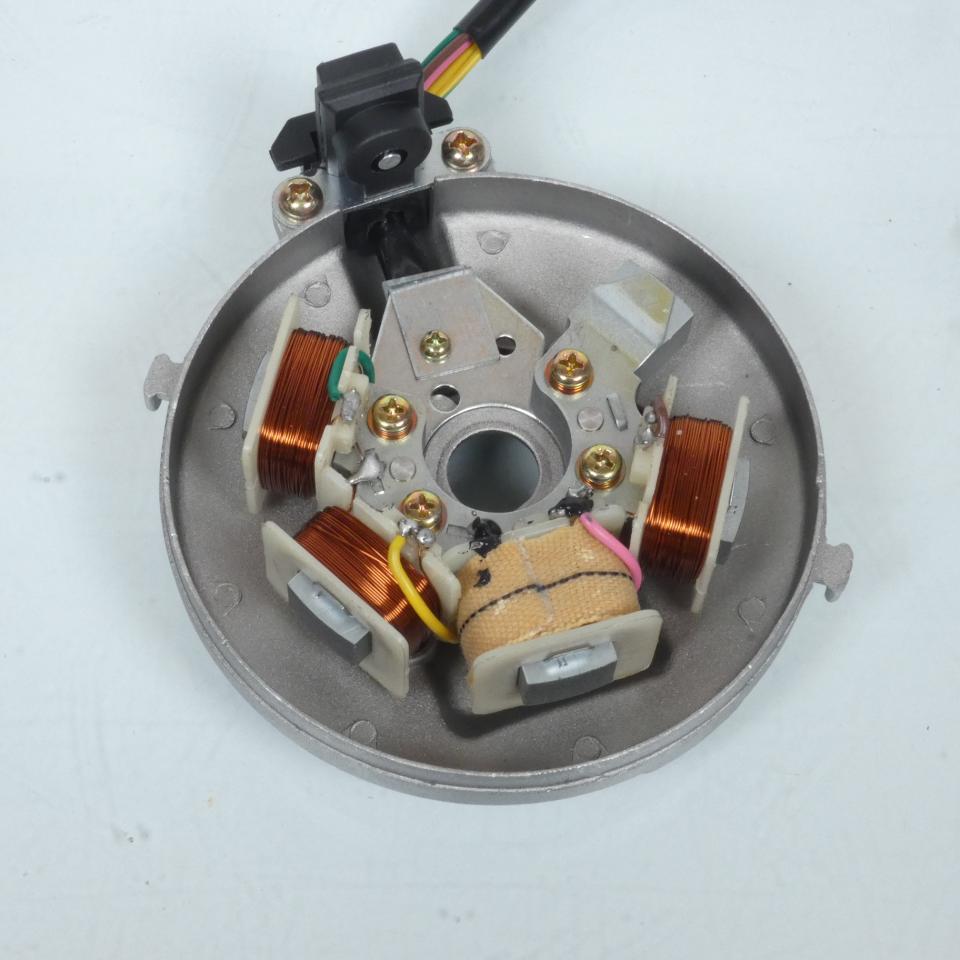

- Le stator (quatre bobines sur sa platine).
- Le capteur d'allumage.

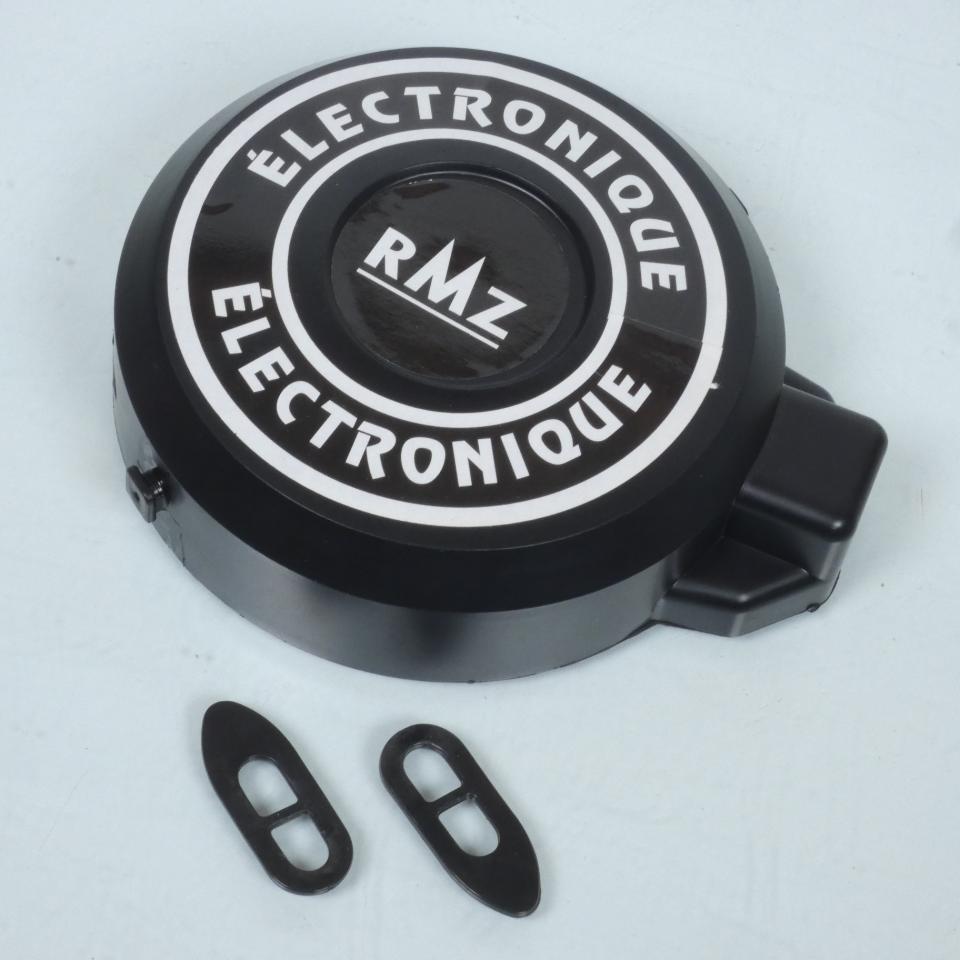

- Le capot, cache volant magnétique d'allumage.

Dimensions volant magnétique (rotor) :
- Diamètre intérieur 101.3mm.
- Diamètre extérieur 124.6/126.8mm.
- Profondeur totale 37.7mm (hors rivets).
- Diamètre intérieur du cône au niveau du vilebrequin côté moteur 14mm.
- Diamètre intérieur du cône au niveau du vilebrequin côté extérieur 11mm.
- Filetage M20 Pas 100 standard.

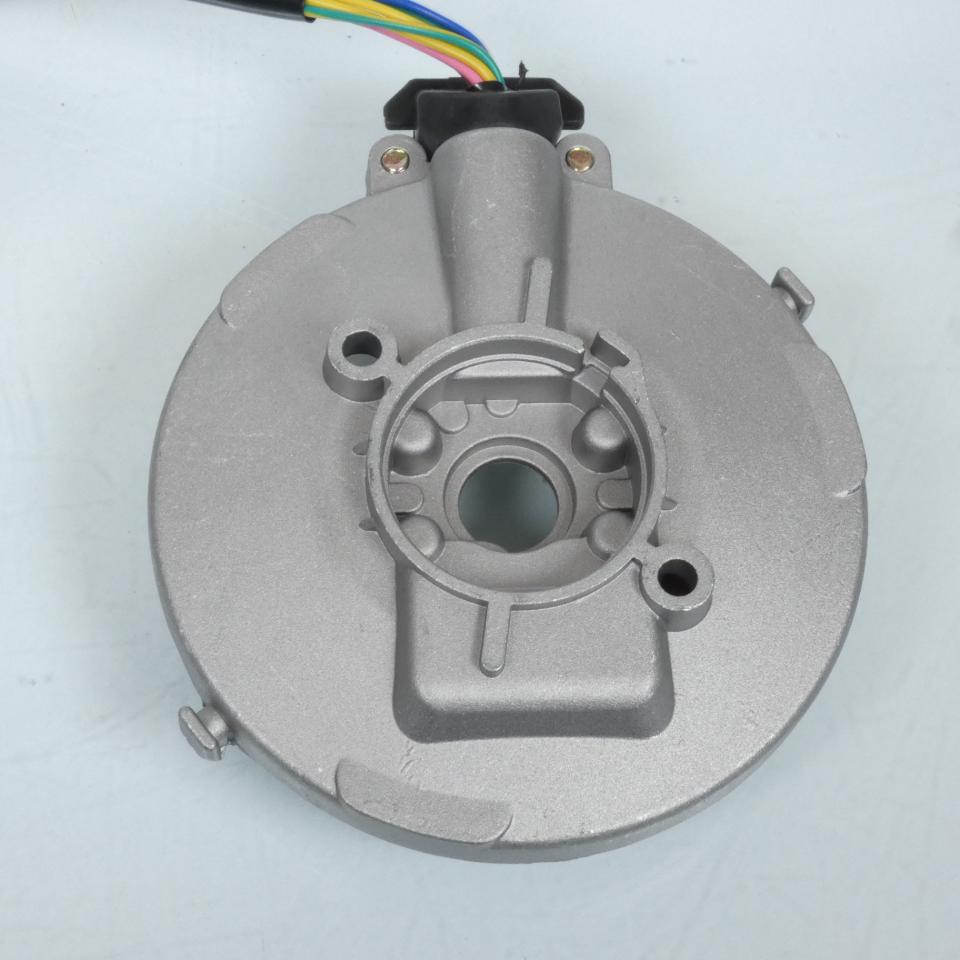

Dimensions stator :
- Diamètre intérieur du trou de passage du vilebrequin 18.5mm.
- Diamètre intérieur du bloc bobines 29mm.
- Diamètre extérieur sur bobines 99mm.
- Diamètre extérieur de la platine 132.6mm
- Diamètre intérieur de centrage sur carter moteur 48mm.
- Deux trous de fixation sur la platine diamètre 6.8mm, entre axe 70mm.

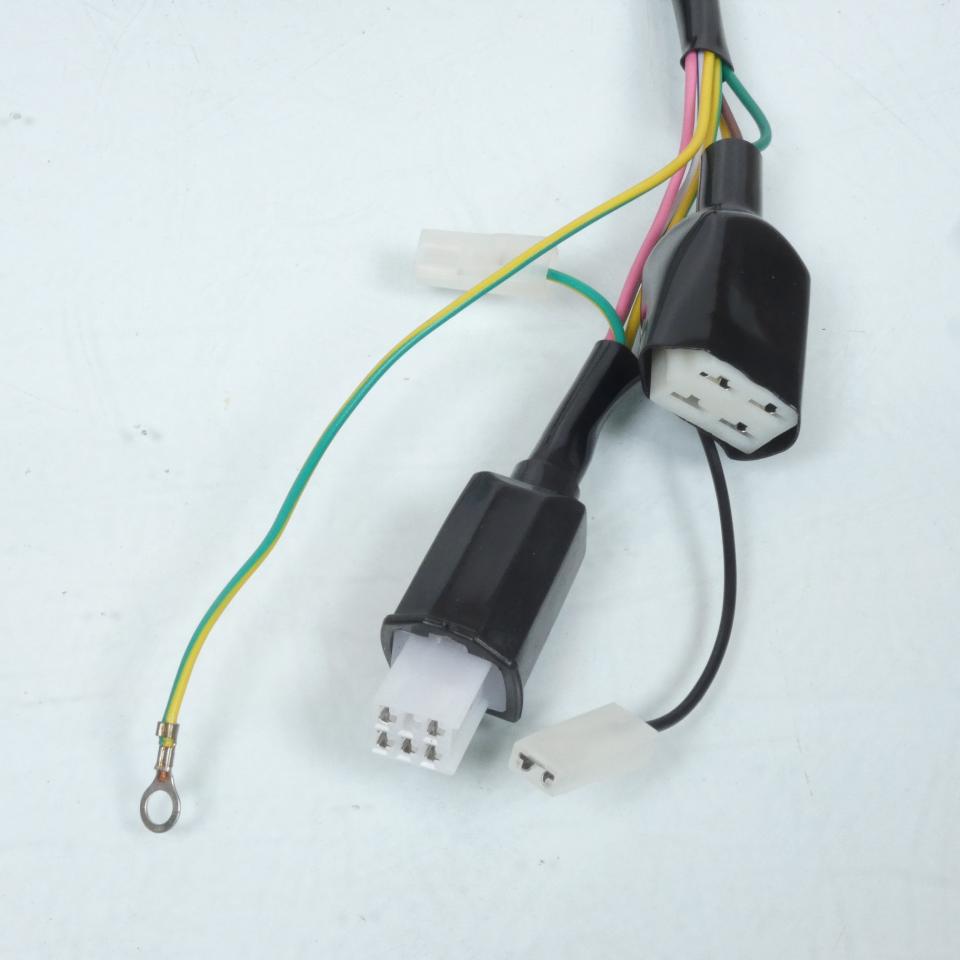

Le stator est équipé des connexions suivantes :
- Un connecteur trois cosses.
- Un fil à une cosse ronde.
- Un connecteur cinq bornes.
- Deux fils à cosse plate.

Vendu le kit à l'unité.

Livré conforme à la photo.

Couleur : Gris

Matière : Métal

Etat : Neuf

Produit neuf en parfait état.
